به گزارش بازار، خروج آب زیر فشار از جدار آسیبدیده لوله، الگوهای ارتعاشی مشخصی ایجاد میکند. این فرآیند فیزیکی، مبنای عمل کلیه سیستمهای عیبیابی مدرن است. وقتی ترکیدگی پنهان در زیر بتن یا میان لایههای عایق رخ میدهد، تشخیص دیداری غیرممکن خواهد بود. رطوبت به تدریج مقاومت مصالح را کاهش میدهد و سازه فرسوده میشود. در این میان، شبکه آبرسانی ساختمان مانند یک شبکه عصبی پیچیده عمل میکند که کوچکترین تغییر فشار در آن، سیگنالهای فیزیکی تولید میکند. دستگاههای عیبیابی با دریافت این سیگنالها، مکان دقیق خروج سیال را فراتر از سطح دید انسان مشخص میکنند. عملکرد این تجهیزات بر تبدیل انرژی مکانیکی یا حرارتی به دادههای قابل پردازش استوار است. بدون تخریب شالوده. بدون حدس و گمان. مهندسی تاسیسات مدرن دقیقاً بر همین پایه استوار شده است.
رمزگشایی از مکانیزمهای تشخیص؛ از امواج صوتی تا ردپای گاز
شناسایی اختلالات پنهان زیرسطحی نیازمند رویکردهای چندگانه سنجش است. هر نوع شکستگی بسته به جریانات داخلی، اثرات متفاوتی بر محیط پیرامون میگذارد. متخصصان برای تشخیص نشتی لوله آب متناسب با جنس لوله و عمق دفن آن، از فناوریهای مختلفی استفاده میکنند.
سیستمهای پیشرفته، دادههای محیطی را دریافت کرده و پس از فیلتر امواج مزاحم، محل دقیق خروج سیال را نمایان میسازند. اصلیترین محورهای پردازش در این تجهیزات عبارتند از:
- تحلیل طیف صوتی: ثبت نوسانات ناشی از خروج مایعات با فشار بالا
- ترموگرافی اختصاصی: بهرهگیری از دستگاه نشت یاب حرارتی جهت بررسی اختلاف دما در سطوح
- پردازش دیجیتال: تبدیل دامنه صوت و دما به سیگنالهای دیجیتال روی نمایشگر دستگاه
کالیبراسیون دقیق نوسانات و جداسازی صدای محیطی، کلید موفقیت در عیبیابی دقیق است. هنگامی که آب از منافذ بسیار ریز خروج پیدا میکند، افت فشار محلی سبب تولید امواجی در بازه فرکانس خاص میشود. دستگاه این امواج را پردازش میکند. تصویرسازی دادهها به اپراتور اجازه میدهد تا فرآیند شکافتن دیوار یا کنده کاری کف را صرفاً به نقطه کانونی عیب محدود سازد. این روش هزینه بازسازی را تا هشتاد درصد کاهش میدهد.
عملکرد سنسورهای آکوستیک در عمق دیوارها و کفپوشها

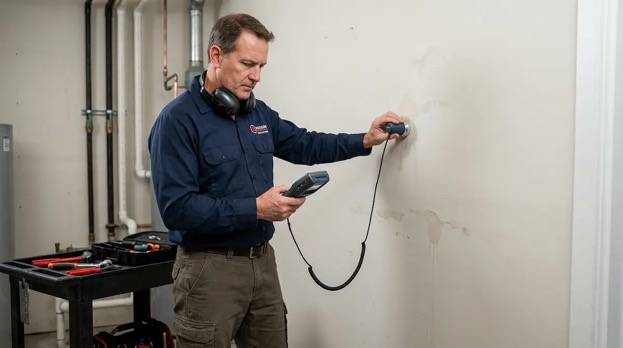

امواج صوتی حاصل از اصطکاک آب با لبههای شکاف، درون خاک و مصالح حرکت میکنند. نشت یاب آکوستیک جهت شکار این نوسانات ضعیف طراحی شده است. قلب فعال این ابزار، یک سنسور پیزوالکتریک فوقالعاده حساس است. این سنسور نوسانات مکانیکی ناشی از امواج صوتی را جذب کرده و بلافاصله به جریان الکتریکی متناسب تبدیل مینماید. تقویتکنندههای داخلی سپس این امپلیتودها را ایزوله میکنند تا صدای گام برداشتن یا ترافیک حذف شود. اپراتور از طریق هدفونهای ایزوله، صدای شفاف اصطکاک آب را بوضوح میشنود. هرچه به مرکز عیب نزدیکتر شوید، نمودار سیگنال روی نمایشگر اوج میگیرد و نقطه دقیق نشت مشخص میگردد.
ردیابی با گازهای بیخطر در سیستمهای پیچیده و قطور
در خطوط لولهکشی طولانی یا زمانی که فشار آب برای ایجاد صدای رسا کافی نیست، تکنیکهای آکوستیک محدودیت پیدا میکنند. اینجاست که نشت یاب گاز نایتروژن/هیدروژن وارد میدان میشود. در این روش، ابتدا آب مسیر تخلیه شده و ترکیبی بیخطر شامل نود و پنج درصد نیتروژن و پنج درصد هیدروژن وارد لوله میگردد. مولکولهای هیدروژن به دلیل جرم بسیار کوچک، از ریزترین شکافها خارج میشوند و به سمت سطح صعود میکنند. حسگر تخصصی دستگاه، تجمع این مولکولها را در هوا شناسایی میکند. این رویکرد برای ثبت هر نشتی نقطه ای در مقیاسهای بسیار کوچک، کارآمدترین گزینه مهندسی محسوب میشود.
نبرد تکنولوژیها: کدام سنسور برای کدام لوله طراحی شده است؟
انتخاب ابزار مناسب نیازمند شناخت رفتارهای فیزیکی لولهها در برابر فشار و دماست. برای لولههای فلزی زیر فشار بالا، استفاده از فناوری انتشار آکوستیک بیشترین بازدهی را دارد، زیرا فلز رسانای عالی برای انتقال ارتعاشات صوتی است. در مقابل، لولههای پلیمری صوتی را مکتوم میکنند و نیازمند تحلیل حرارتی یا تحلیل گاز ردیاب هستند.
- لولههای فلزی: پاسخدهی عالی به امواج آکوستیک
- لولههای پلاستیکی و پلیمری: نیازمند پردازش حرارتی یا ردیابی گازی
- سیستمهای گرمایش از کف: اولویت مطلق با نگاشت حرارتی سطحی
روش ترموگرافی با دوربین مادون قرمز افت و خیز دما را از طریق تحلیل طول موج حرارتی آشکار میکند.
|
تکنولوژی عیبیابی |
ماده هدف / لوله |
شعاع شناسایی |
نقطه قوت اصلی |
|
آکوستیک (صوتی) |
فلزی و چدنی |
تا عمق ۳ متری |
دقت بالا در لولههای تحت فشار |
|
ترموگرافی (حرارتی) |
تمام لولههای گرمایشی |
سطحی و روکار |
نشان دادن محدوده نم بدون تخریب |
|
گاز ردیاب (هیدروژن) |
پلاستیکی و پلیمری |
عمقهای بسیار بالا |
کشف منافذ و نشتیهای میکرونی |
ابهامات رایج درباره دقت دستگاههای مدرن در عیبیابی تاسیسات
تجهیزات عیبیابی خطوط لولهکشی، ابزارهای جادویی نیستند. عملکرد آنها کاملاً بر پایه فیزیک استوار است. کارفرمایان هنگام مواجهه با افت فشار لوله، اغلب سردرگم میشوند. عوامل محیطی معادلات را پیچیده میکنند. پارامترهای تاثیرگذار عبارتند از:
- ضخامت عایقهای ساختمانی
- عمق شبکههای آبرسانی
- نویزهای شهری پیرامون
آیا دستگاهها در لولههای پلاستیکی دقیق عمل میکنند؟
بله. سنسورهای آکوستیک مناسب فلزات هستند. برای شبکههای پلیمری از گازهای ردیاب یا تصویربرداری حرارتی استفاده میشود. ابزار درست، دقت را تضمین میکند.
ضخامت بتن مانع تشخیص میشود؟
امواج صوتی نفوذ محدودی دارند. در بتنهای قطور، تکنیک تزریق گاز هیدروژن جایگزین روشهای شنیداری میشود تا محل خروج سیال دقیقا شناسایی گردد.
نویز ترافیک خطای سنسور را بالا میبرد؟
سیستمهای مدرن فیلتر حذف فرکانس مزاحم دارند. اپراتور با تنظیم بازه فرکانسی، صرفاً ارتعاشات جریان آب را از میان همهمه شهری ایزوله میکند.
نجات ساختمان از تخریب؛ رویکرد نوین تاراز تاسیسات در کنترل بحران
مواجهه سنتی با نمزدگی، چیزی جز ویرانی نبود. کارگران با کلنگ به جان دیوارها میافتادند. امروز، معادله تغییر کرده است. تیم تخصصی تاراز تاسیسات با حذف رویکرد آزمون و خطا، استراتژی مداخله مینیمال را به شکلی اصولی پیادهسازی میکند. هدف اصلی روشن است: جلوگیری از تخریب دیوار و حفظ یکپارچگی معماری داخلی بنا. این مجموعه مهندسی با استقرار تجهیزات کالیبره، شبکههای پیچیده آبرسانی را اسکن میکند. مزایای این معماریِ عیبیابی عبارتند از:
- کاهش هزینههای سرسامآور بازسازی و مرمت
- حفظ بهداشت محیط مسکونی و عدم تولید نخاله
- بازگشت بسیار سریع شبکه تاسیسات به مدار مصرف
واکنش سریع و نقطهزنی دقیق در مناطق پرتراکم شهری
زمان، حیاتیترین فاکتور در مهار آبگرفتگی است. هر ساعت تاخیر، نفوذ رطوبت به پی ساختمان را تشدید میکند. در مناطق متراکم، چالشها دوچندان میشوند. ترافیک، لرزشهای مترو و نویزهای محیطی، سیگنالهای دریافتی را مخدوش میکنند. موفقیت در عملیات تشخیص ترکیدگی لوله در شمال تهران، مستقیماً به مهارت اپراتور در فیلتر کردن این آلودگیهای صوتی بستگی دارد. تکنسینهای خبره پیش از شروع اسکن، فرآیند کالیبراسیون دستگاه را متناسب با فرکانسهای مزاحم همان منطقه انجام میدهند. این تنظیمات ظریف، حساسیت سنسورها را صرفاً روی ارتعاشات پنهان آب متمرکز میکند. نتیجه؟ نقطهزنی بینقص. بدون اتلاف وقت. تیمهای عملیاتی با تحلیل سریع این دادههای پردازششده، مستقیماً سراغ کانون بحران میروند و از گسترش خسارتهای سازهای در بناهای گرانقیمت شهری با دقت کامل جلوگیری میکنند.
اهمیت مانیتورینگ هوشمند در پروژههای مسکونی و تجاری
مدیریت برجها و مجتمعهای تجاری نیازمند آیندهنگری است. بحران تاسیساتی در یک واحد، کل شبکه را مختل میکند. استقرار یک سیستم مانیتورینگ دورهای، رویکردی کاملاً پیشگیرانه برای حفظ سلامت زیرساختها محسوب میشود. پایش مستمر خطوط لوله، تغییرات نامحسوس فشار را پیش از فاجعه شناسایی میکند. این استراتژی حفاظتی، ضامن قطعی جلوگیری از تخریب دیوار در مقیاس وسیع است. مالکان هوشمند منتظر ریزش سقف نمیمانند. با بررسیهای منظم حرارتی و آکوستیک، کوچکترین فرسایش در شبکههای انتقال آب رصد شده و تعمیرات موضعی با حداقل هزینه و بدون توقف جریان زندگی ساکنان به سرعت انجام میپذیرد.
قدم نهایی برای مهار قطعی آبگرفتگیهای پنهان چیست؟
تکنولوژی مسیر را روشن کرده است. عبور از بحران نمزدگی، دیگر نیازمند تخریبهای کورکورانه نیست. هر ترکیدگی پنهان، سیگنالهای مختص به خود را تولید میکند و تجهیزات مدرن، زبان این سیگنالها را میفهمند. برای رفع دائمی مشکل، ادغام تخصص مهندسی با ابزارهای پیشرفته الزامی است. پس از کشف دقیق محل افت فشار، تکنسینها مستقیماً به سراغ همان قسمت میروند. یک نشتی نقطه ای شناسایی شده، فوراً با متریال استاندارد ترمیم میگردد. گامهای نهایی مهار خطر شامل این مراحل است:
- تحلیل دادههای خروجی سنسورها
- شکافتن موضعی و محدود سطح
- تعویض قطعه آسیبدیده لوله
- تست مجدد فشار استاتیک شبکه
